产品介绍

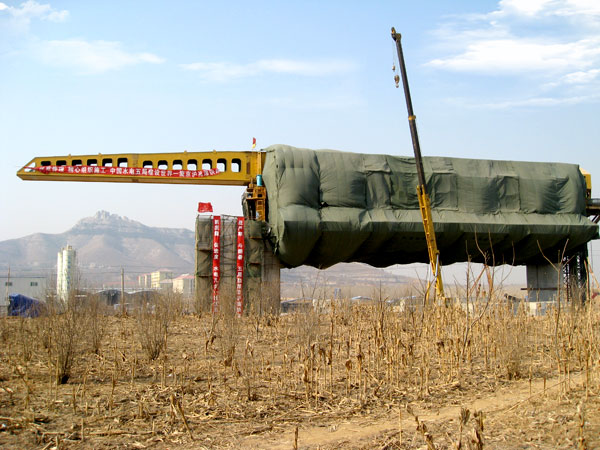

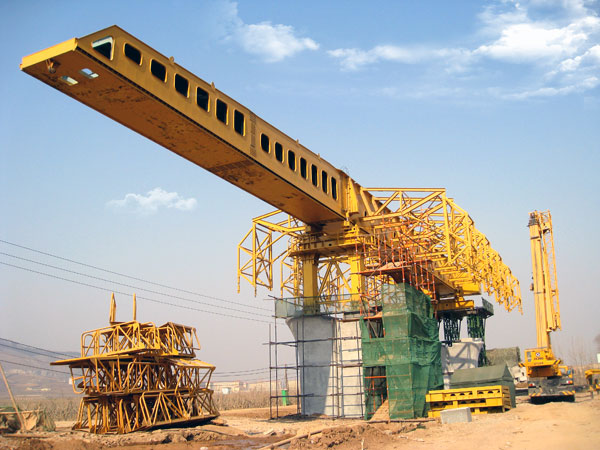

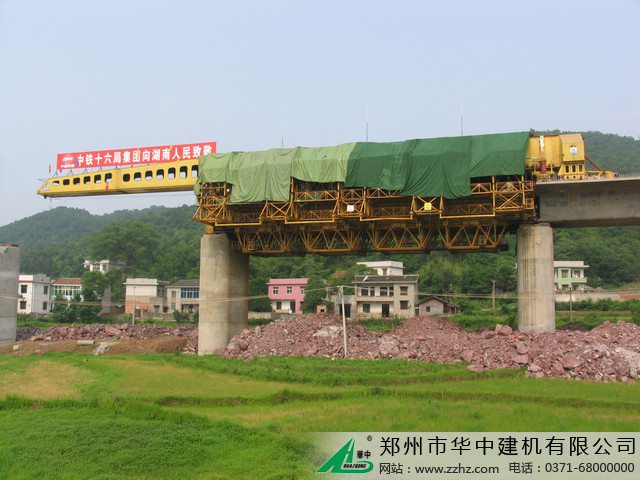

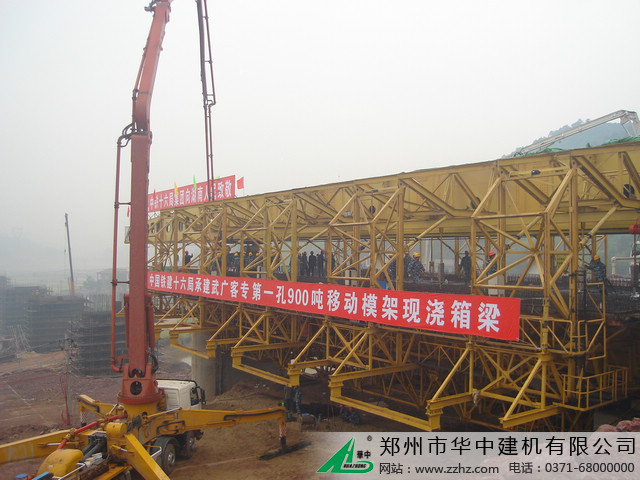

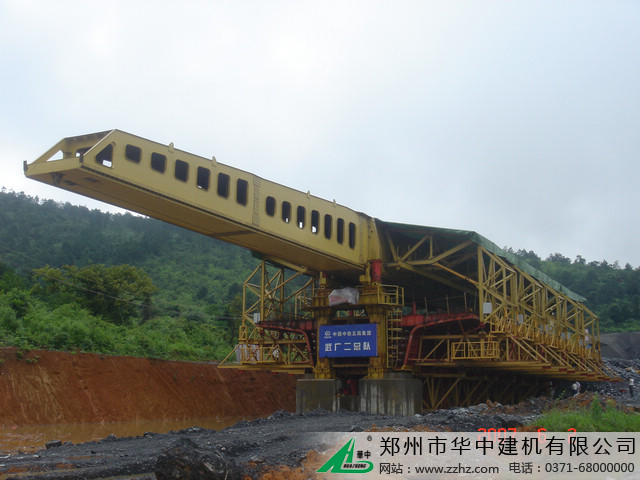

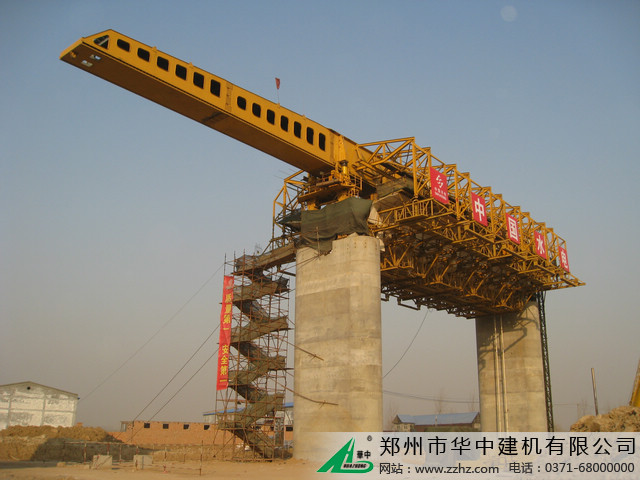

MZS系列上行式移动模架造桥机主要用于高速铁路、城市轻轨及城市高架的箱形梁现浇工程，该设备质量好，安全性高，施工方便，与中铁，中水，中建，中交等公司都有合作项目。

产品特点

1、采用上形式移动模架造桥机能自行完成支腿过孔移位，无须地面其它辅助吊机设备机械化程度高，安全可靠！
2、主梁两侧挑梁顶部设置防雨、防晒顶棚，能保证移动模架造桥机全天侯工作，以提高造桥机总体工作效率，确保总工期的要求。
3、当通过连续梁或连续刚构等桥间转场时，只需展开侧模架和底模，即可方便通过，减少整机拆除工作量，提高转场作业效率。
4、主梁及模架采用对称设计原理，只需调换前导梁、前后支腿及辅助支腿安装位置就能满足双向施工的要求。
5、主梁及支腿结构无须改造即能满足32m整孔节段拼装箱梁架设工艺，综合利用率高。

主要技术参数
项目/数据/型号 MZS900S MZS460S
一次现浇梁片重量 (t) 900 460
现浇梁片（m） 32.6/24.6 29.94/24.96
整机自重 （t） 450 310
整机纵移速度 （m/min） 0.5 0.5
整机功率（kw） 50 46.5
工作时支点最大支反力 （m/min） 5805 3333
整机外形尺寸(m) 62.5×20.6×5.6 58.5×13.8×5
平均施工速度（day/span） 12 12
适应曲线半径（m） R>2000 R>2000
适应纵坡/横坡 2 ％/2％ 2 ％/2％
产品视频

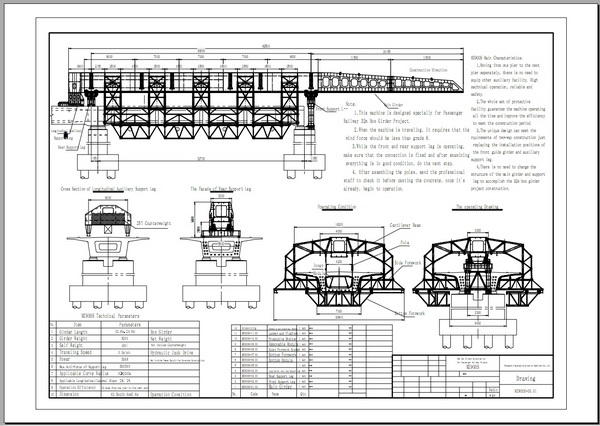

产品图纸



点击下载MZS系列上行式移动模架造桥机图纸
