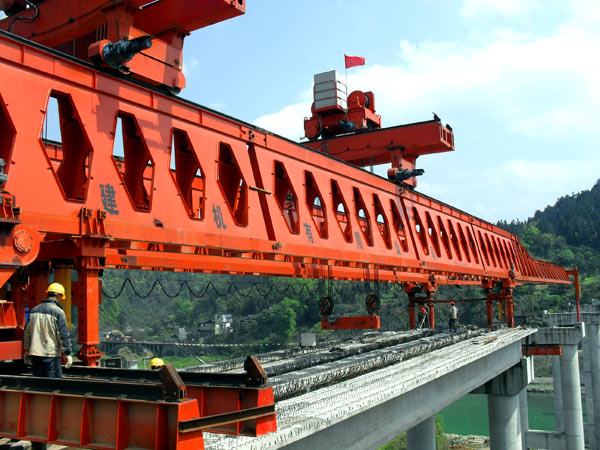

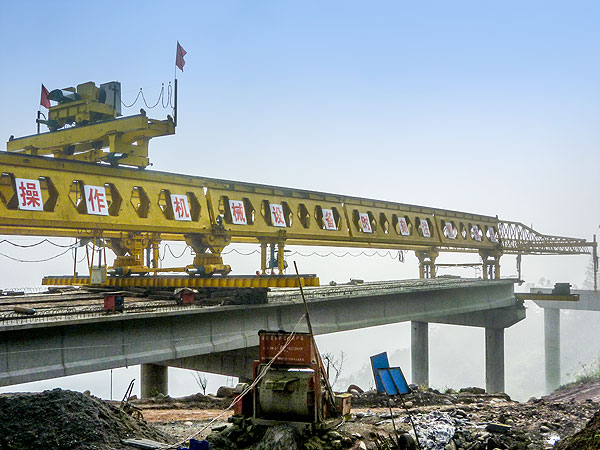

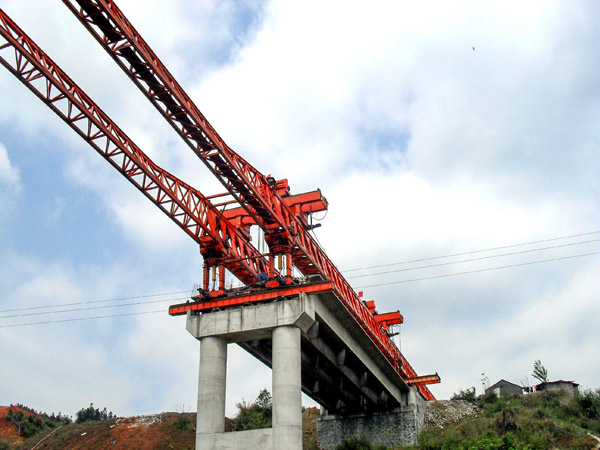

产品介绍

步履式架桥机是依托市场需要、根据现场实际工况要求、结合我公司现有的成功经验、博众家之长、经过细心设计和精心制造而产生的一种新型架桥机。

产品特点
1、独特的蜂窝梁设计为我公司首创,是我公司的专利产品,具有自重轻,载荷大,抗风能力强等优点;
2、形式新颖、结构合理,本架桥机在设计中充分考虑了现代桥梁的施工特点,采用CAXA设计,使本架桥机具有更广泛的适应性;
3、本架桥机在设计中采用ANSYS有限元软件分析计算,对整机结构进行优化,使整机重量轻,刚度大;
4、采用前导梁自平衡过孔,不需要添加配重即可满足过孔纵向稳定性要求,安全可靠;
5、中支腿不在桥面上行走,不用铺设架桥机纵移轨道,同时减少了架桥机对桥面的压力,节约了施工成本,对于箱型梁具有更大的适应性;
6、采用支腿自行前移,使该架桥机能够更好地适应实际工况中存在的纵坡和横坡,同时使桥面受力更为合理和安全;
7、架桥机前、中支腿位置可以随意调整,并设有可调节角度的芯盘,能够更好地适应曲线桥和斜交桥的架设;架设斜交桥时可根据斜交桥角度调整架桥机前、中支腿位置,可适应45°以下任意角度斜桥;
8、起吊小车增加横移小车,整机可携边梁横移,解决了边梁安装的难题;
9、整机主梁及主要联结结构均采用成熟的销轴连接机构,不但牢固可靠,拼装、拆卸尤为快捷(打一个钢销仅需几分钟)。
主要技术参数
项目/数据/型号 HZQ30/120 HZQ40/160 HZQ50/200
额定架梁跨度(m) 30 40 50
额定起重量(T) 120 160 200
大车纵移速度(m/min) 4.6 4.6 4.0
大车横移速度(m/min) 4.6 3.31 2.87
小车纵移速度(m/min) 4.6 4.6 1
小车横移速度(m/min) 1.7 1.4 1.8
额定功率(KW) 85 95 140
架桥机总重(T) 115 165 225
产品视频

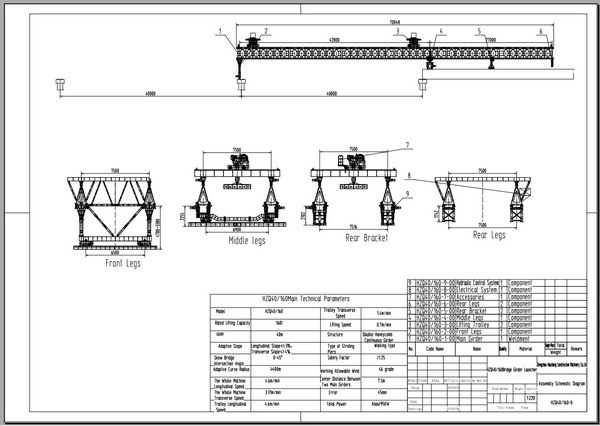

产品图纸

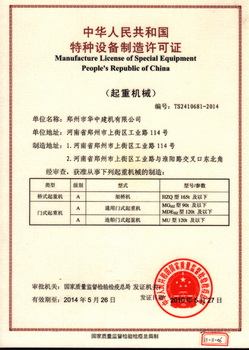

型式试验报告
