HZQDY900型轮胎式运架一体机
Product-ID:C6982
产品介绍

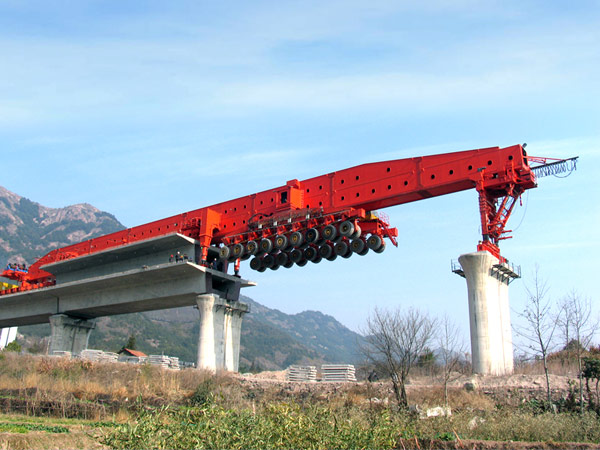

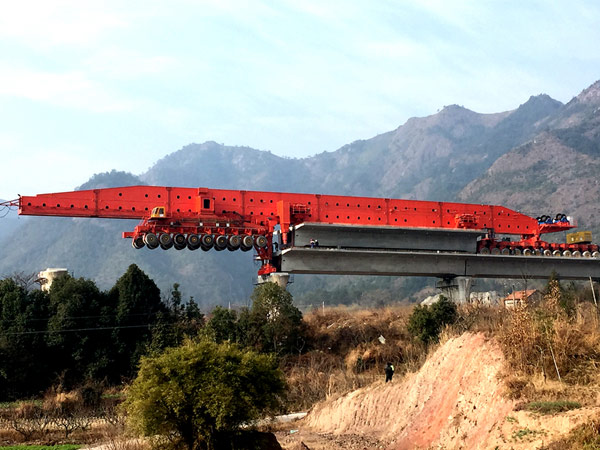

HZQDY900型运架一体机是用于高速铁路、客运专线双线整孔900吨箱梁的起升、运输、架设的设备。该机可以运输900吨箱梁通过时速250km和时速350km的双线隧道,可以架设32m、24m、20m等跨度的混凝土整孔箱梁,并可实现在隧道口、隧道内、隧道外的多种架梁作业方法。该机可以起升运输箱梁在施工便道、路基和已架好的箱梁上行驶及架梁作业,对以上设施不造成任何危害,可随时架设位于梁场前面、后面的桥梁,而不存在转场问题。
产品特点
1、此型架桥机采用提梁、运梁、架设三合一的设计模式。
2、与传统的流动式架桥机相比,本机无需下导梁及整机以外的任何辅助机具即可以顺利架梁,自重轻,形式简单,作业程序简便,作业安全易于保证;
3、架桥机运梁作业时,可提运双线整孔箱梁顺利通过时速250公里和时速350公里隧道,并且可在隧道口和隧道内架梁。
4、架桥机可方便进行桥梁的首末孔架设,可方便进行进隧前最后一孔和出隧后第一孔梁的架设。
5、整机变跨操作方便,对作业环境适应性强。
6、该机在架梁过程中,任何部位均不需要锚固,减少了架梁作业量,提高了作业安全性。
主要技术参数
我公司生产的架桥机都是根据客户的需要进行定制,以下是特定型号举例说明:
整机型号: | HZQDY900运架一体机 |
---|---|
整机重量: | 约735吨 |
整机外形尺寸(长×宽×高): | 98.4×9.1×7米 |
额定起重量: | 900吨(不含吊具) |
适应梁型 | 高速铁路、客运专线32、24、20双线单箱单室或双线单箱双室箱梁 |
爬坡能力: | 3% |
运行最小转弯半径 | 155米 |
架梁最小曲线半径: | 2000米 |
架梁适应最大纵坡 | 3% |
适应海拔高度: | ≤2000米 |
环境工作温度: | -20°C/+50°C |
工作状态最大风力: | 6级 |
非工作状态风力: | 11级 |
利用等级: | U0 |
载荷状态: | Q3 |
整机工作级别: | A3 |
机构工作级别: | M4 |
