产品介绍

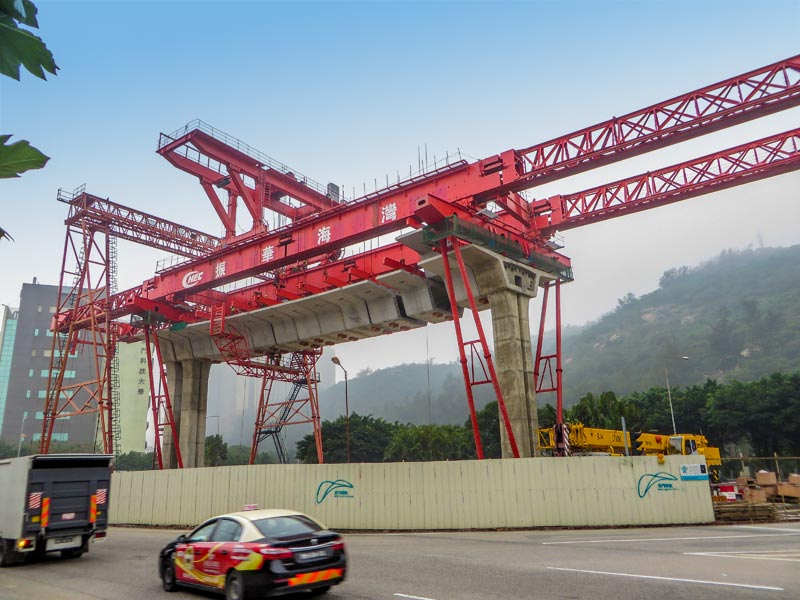

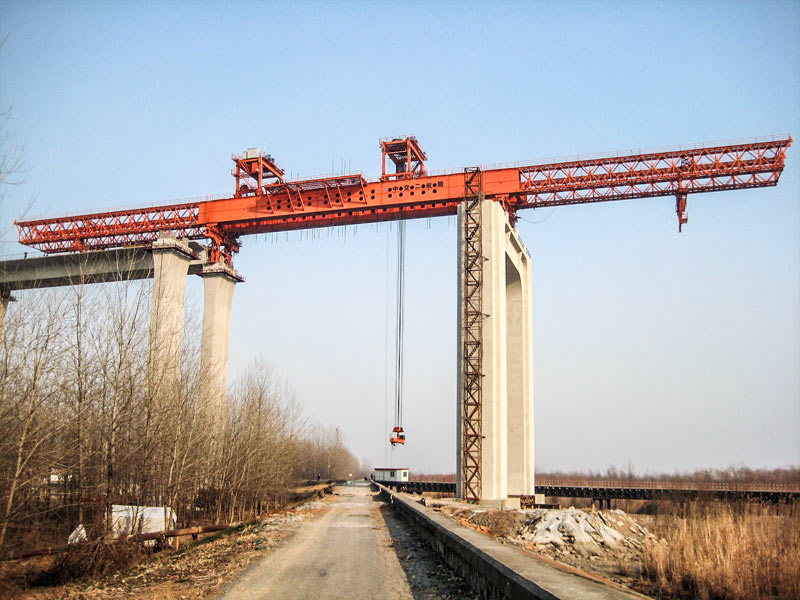

HZP系列节段拼装架桥机是由我公司和中铁大桥局集团合作,根据桃花峪黄河大桥预应力混凝土简支梁的特点,研发的整孔箱梁节段架设施工专用设备。该机型结构简单,使用方便,可大幅度提高施工效率。

产品特点
1.此架桥机主梁采用叠加箱梁结构,刚度大、挠度小。
2.设计合理,主结构采用对称设计原理。
3.此架桥机可以进行双向施工,并可适应桥下喂梁和尾部喂梁两种工况,适应性较强。
4.此架桥机操结构简单,使用方便。

我公司生产的架桥机都是根据客户的需要进行定制,以下是特定型号举例说明:

主要技术参数
项目/数据/型号 HZP1600
架设跨度 50m、51m
起重天车起升高度 56m
额定起吊能力 140t
最大悬挂重量 1600t
作业最大坡度 20‰
工作最大横坡 20‰
适应最小曲线半径 5500m
过孔运行速度 0—1m/min
架梁速度 10天/孔
整机装机容量 180KW
整机自重 750吨
