HZQ系列运架一体架桥机
Product-ID:C5958产品视频
产品介绍
HZQ系列运架一体架桥机是我公司根据用户需要研制的一种架桥机,已申请国家专利(专利号02228146.0),该架桥机机在原架桥机的基础上增加一组中支腿,架桥机纵移过孔后,只需把两个中支腿之间主纵梁上的六个钢销打出,就可以将整机拆成前后两部分,后部分可以到梁场进行运梁,预制梁运送到位后,将架桥机主梁连接起来,起吊小车再将预制梁移动到前端,放入指定位置。该架桥机特别适合梁场空间小,采用路基作为梁场的工程,可为用户节省两台龙门吊和一套运梁小车,连运带架每天可架四片梁,本机的另一个优点是可实现反向架桥,如果梁场设在两桥中间,一座桥架设完成后,只需更换前后支腿就可以进行作业,不需重新拼装,大大节约了施工费用。
我公司已经获得国家质量监督检验检验总局颁发的《特种设备制造安全认可证》和《特种设备安装改造维修保养证》,可以协助用户办理起重机械《安全检验合格证》手续。
产品特点
(1)独特的蜂窝梁结构,具有挠度小,刚度大的特点。
(2)侧负重架设边梁一次到位,支腿不悬空,安全可靠。
(3)前后支腿略加改动,即可实现反向架梁。
(4)可点动架梁,架梁误差≤5mm。
(5)独特的销轴连接法,拼装快捷,牢固可靠。
(6) A字断面连续梁,重心低,绝对安全可靠,方便。
主要技术参数
我公司生产的架桥机都是根据客户的需要进行定制,以下是特定型号举例说明:
项目/数据/型号 | HZQ50-160 | HZQ40-140 | HZQ40-120 | HZQ35-120 | HZQ30-80 |
---|---|---|---|---|---|
跨度(m) | 50 | 40 | 40 | 35 | 30 |
起重量(T) | 160 | 140 | 120 | 120 | 80 |
大车移动速度(m/min) | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 |
起吊小车小车移动速度(m/min) | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 |
起吊小车提升速度 (m/min) | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 |
桥机后段运梁速度 | 0-9 | 0-9 | 0-9 | 0-9 | 0-9 |
斜桥最大角度 | 45° | 45° | 45° | 45° | 45° |
适应弯桥最小曲率半径(m) | R350 | R300 | R300 | R300 | R300 |
整机功率(KW) | 96 | 96 | 96 | 96 | 96 |
产品视频

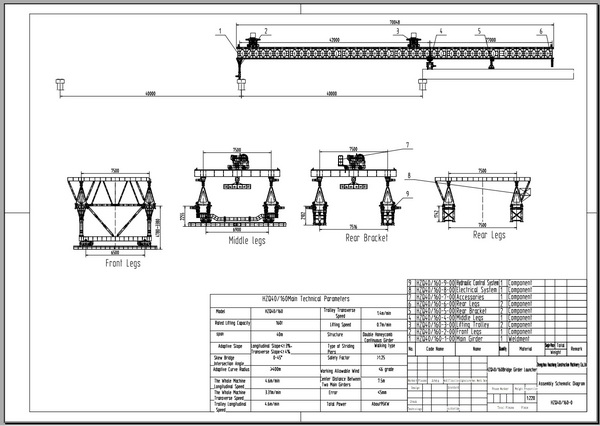

产品图纸
