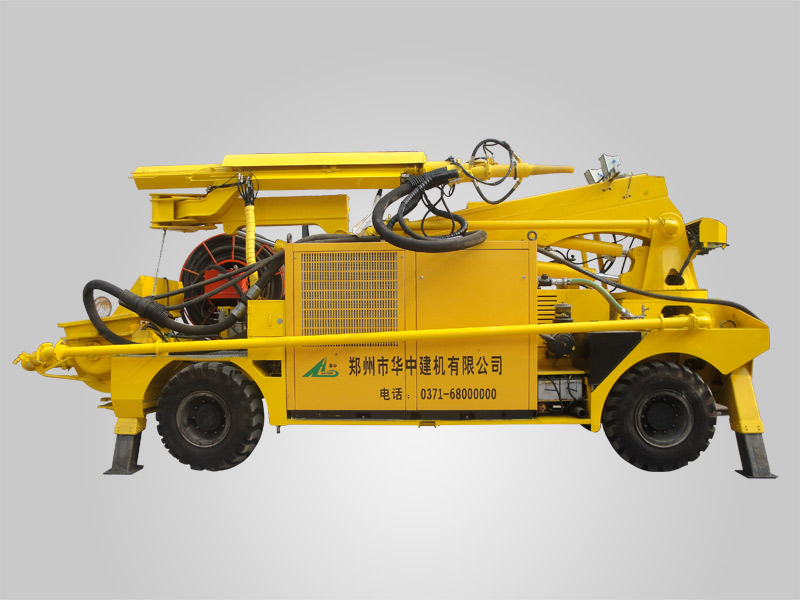

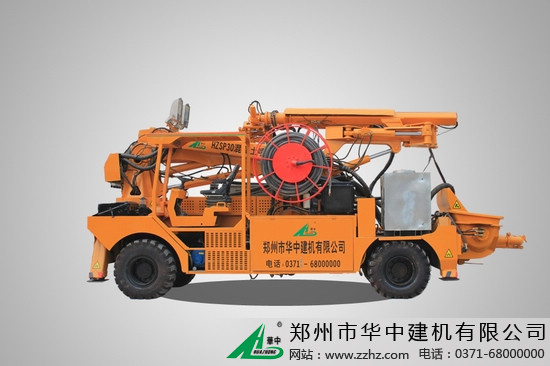

产品说明

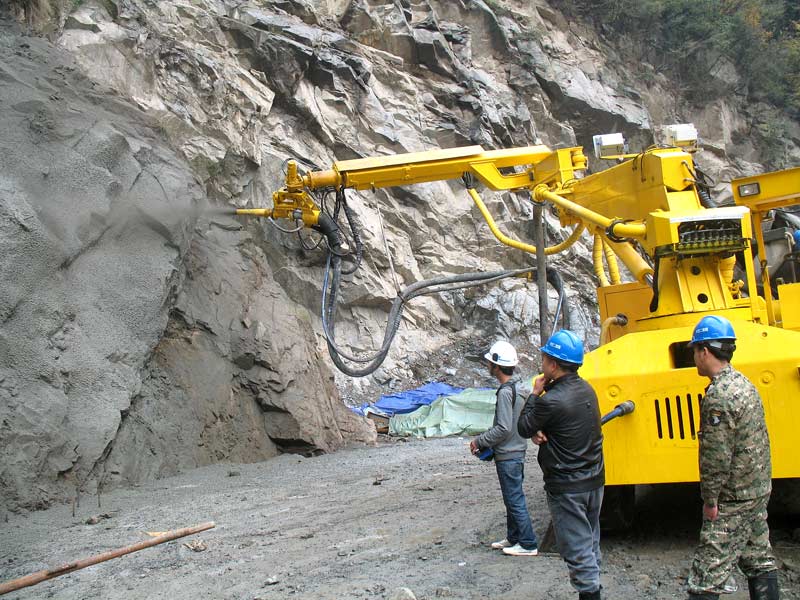

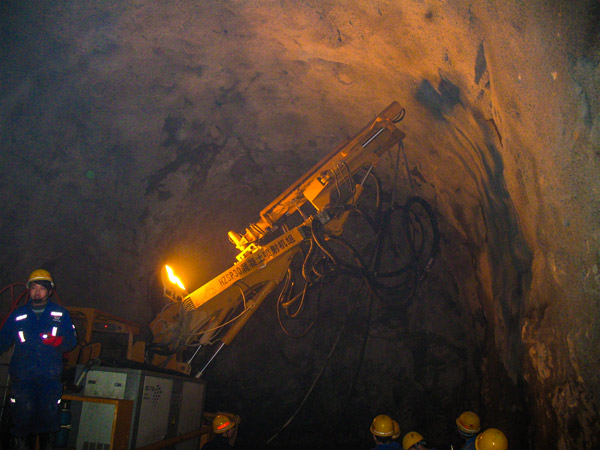

HPS30湿喷机械手是ZZHZ最新研制的产品，广泛应用于地下工程，岩土工程，市政工程等领域。

主要特点

1. 双动力系统。柴油驱动系统用于机组的走行，采用静液压机械传动，可实现宽速比的无级变速，使机组能快速进入，撤离工作面，移动方便，灵活；电力驱动液压系统用于驱动作业，使用外接电源驱动液压设备，实现臂架的动作和混凝土的喷射，具有稳定，安全，震动小，噪音低等优点。

2. 控制系统。采用以工业计算机为核心的控制系统，主要控制由无线遥控器完成，也可使用主机电控柜进行图像化控制；系统具备局部智能化，如整车水平自动调整，液压系统故障诊断，并具有一定的学习功能；具有"黑匣子"功能，能记录整车工作状况，方便检修。

3. 臂架系统。主要由转台，臂节，碰头驱动系统和液压系统组成，可实现无盲区喷射，且调位简单，动作迅速，具有空间平移性能好，操作运转平稳，定位准确可靠等优点。

主要技术参数
项目/数据/型号 HPS30
砼泵泵送能力 (m3/h) 30
速凝剂输送能力 (L/h) 30-700
速凝剂箱容积 (L) 1 x 1000
空压机压力 (MPa) 0.4/1
最大供风量 (m3/min) 9-13
传动 液压
行走速度 (km/h) 23.28
电源 3 x 380v/ 50HZ
动力电缆长度 (m) 50
电流负荷 (A) 4 X 300
清洗机压力 (MPa) 20
工作臂控制方式 无线遥控
外形尺寸 (长x宽x高) 76280 x 2400 x 3300mm （行走状态）
总重 (t) 18.5-19
产品视频

产品图纸



点击下载湿喷机械手图纸
