产品介绍

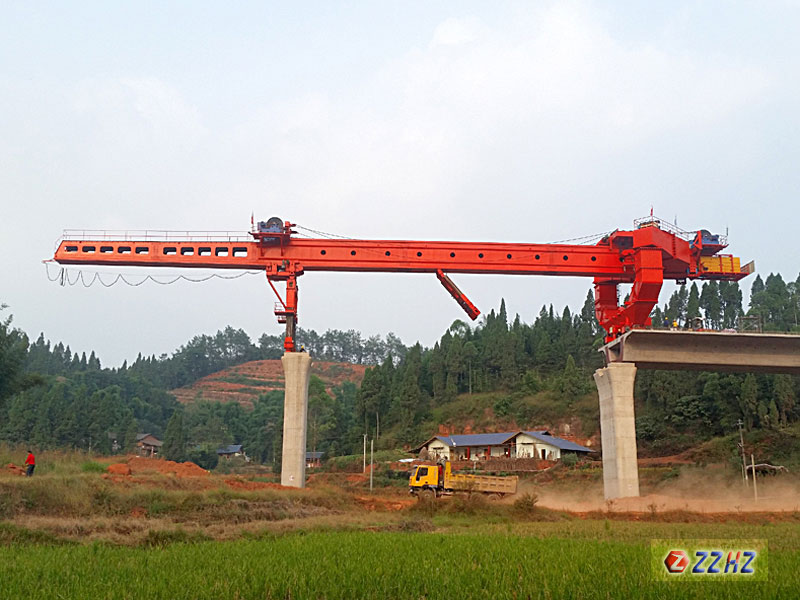

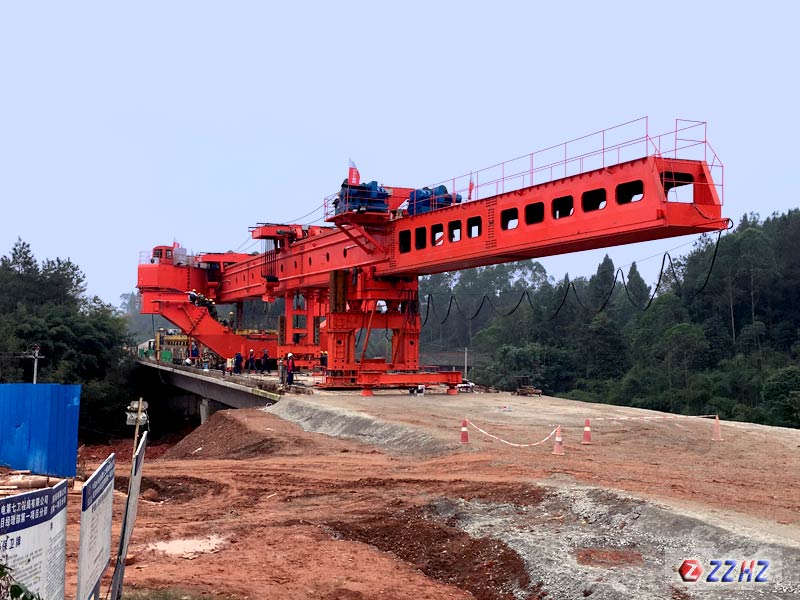

HZQD900架桥机是适合山区和平原施工的高速铁路架桥机,不需要拆解可以整机在隧道内行走。运输混凝土梁采用独立轮胎运输车,适合30公里内远距离施工。

产品特点

1、架桥机和运梁车独立工作,运送混凝土梁速度高,省油。
2、架桥机尾部O形状支腿,结构强度大。
3、架桥机向前行走时,主梁在中支腿上行走。

主要技术参数
项目/数据/型号
HZQD500 HZQD900
额定起重量(最大起重量) 500t 900t
可架梁型 32m、24m双线等跨及变跨箱梁 32m、24m双线等跨及变跨箱梁
梁体吊装方式 四点起吊三点平衡 四点起吊三点平衡
移位速度 0-3m/min 0-3m/min
过孔方式 自行移位过孔 自行移位过孔
吊梁小车纵移速度 0-3m/min(重载)0-6m/min(空载) 0-3m/min(重载)0-5m/min(空载)
吊梁小车升降速度 0-0.3m/min(重载) 0- 0.5m/min(重载)
起升高度 7m 7m
吊梁小车横向微调距离 ±200mm ±215mm
吊梁小车横向微调速度 0-0.5m/min 0-0.1m/min
架设曲线桥最小曲率半径 Rmin≥500m Rmin≥2500m
适应纵坡 30‰ 20‰,横坡4%
装机容量 300kw 300kw
